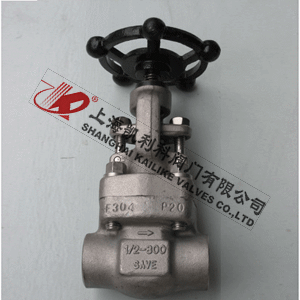

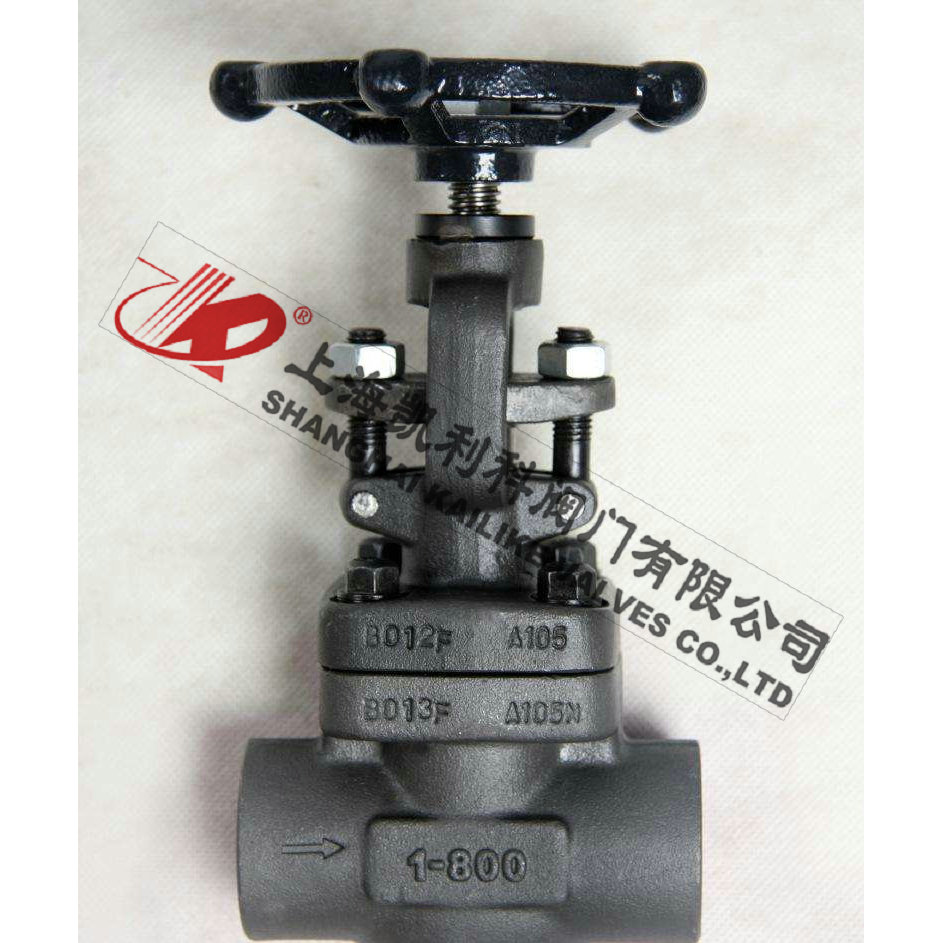

產品名稱：	鍛鋼承插焊截止閥	產品型號：	J61H/Y
公稱通徑：	DN15～DN50	結構形式：	截止式
公稱壓力：	150LB～2500LB	連接方式：	承插焊、焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪
閥體材質：	鍛鋼A105、A182、F304、F316	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J61H/Y鍛鋼承插焊截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

設計規范

鋼鍛截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
結構型式：
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

零件材料

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	316+柔性石墨		316夾柔性石墨+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

外形結構圖

主要外形尺寸150LB-600LB

NPS			1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RF) （法蘭） L1(BW) （承插焊）	150Lb		180	117	127	140	165	203
	300Lb		152	178	203	216	229	267
	600Lb		165	190	216	229	241	292
H(開)	150Lb～300Lb		166	171	207	240	258	330
	600Lb		171	207	240	258	330	380
W			100	100	125	160	160	180
重量	150Lb	RF（法蘭）	4.5	6.9	9.8	13.5	19.5	28.0
		BW（承插焊）	2.3	3.6	7.8	8.2	12.0	15.0
	300Lb	RF（法蘭）	4.8	7.7	11.0	16.8	21.2	32.6
		BW（承插焊）	2.8	4.0	8.5	9.2	12.6	16.8
	600Lb	RF（法蘭）	5.6	7.8	12.5	17.0	23.5	38.8
		BW（承插焊）	3.4	4.7	9.2	10.5	13.3	18.9

主要外形尺寸900LB-1500LB

NPS		1/2"	3/4"	1"	1 1/4"	11/2"	2"
L(RTJ) （法蘭）	900Lb～1500Lb	216	229	254	279	305	371
H(BW) （承插焊）	900Lb～1500Lb	216	229	254	279	305	368
H(開)		207	207	240	258	330	355
W		125	125	160	160	180	200
柔性石墨	RTJ（法蘭式）	8.0	13.2	17.4	19.0	24.5	31.0
	BW（承插焊）	5.2	10.0	14.6	15.8	20.5	27.8

聲明：【J61H,J61Y鍛鋼承插焊截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J61H,J61Y鍛鋼承插焊截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
